本文档提供了iBodyinfo iBodyinfo BCM-MF270_570_770 人体成分分析模块技术规格书 (V2.0) 人体成分分析仪模块的官方技术规格。为方便离线查阅，我们建议您下载完整的docx版本。

iBodyinfo BCM-MF270_570_770模块规格书_2.0_V2.0.docx

SPECIFICATIONS
版本 (Version)： V2.0
更新日期： 2025/11/24

目录

• 1. 模块概述
• 2. 接口说明
• 2.1 通讯接口
• 2.2 称重压力传感器接口
• 2.3 阻抗测量接口
• 2.4 电源接口
• 2.5 出货固件版本
• 3. 性能及技术参数
• 3.1 工作环境要求
• 3.2 测量原理
• 3.3 测量输入参数
• 3.4 测量输出指标
• 3.5 可靠性特性
• 3.6 ESD特性
• 4. 模块应用
• 4.1 使用说明
• 4.2 故障诊断
• 5. 通讯协议
• 6. 外形尺寸
• 7. 模块使用参考
• 8. 技术支持

1. 模块概述

BCM 模块是专门为人体成分分析仪定制的核心测量模块，此模块可实现人体成分分析仪的最核心功能：体重测量、人体阻抗测量、人体成分分析及身体状况评估。模块同时带有身高测量接口，外接 TTL 串口接口的超声波测距模块即可实现身高测量。

通过本模块，配合显示模块及相关外壳结构，可制成各种专业的人体成分分析设备，是健康监测设备开发的首选。此外，模块内程序支持通过串口接口升级（采用标准的 Ymodem 传输协议），可确保内部算法时刻保持最新，方便产品迭代更新。

模块型号对比选型表

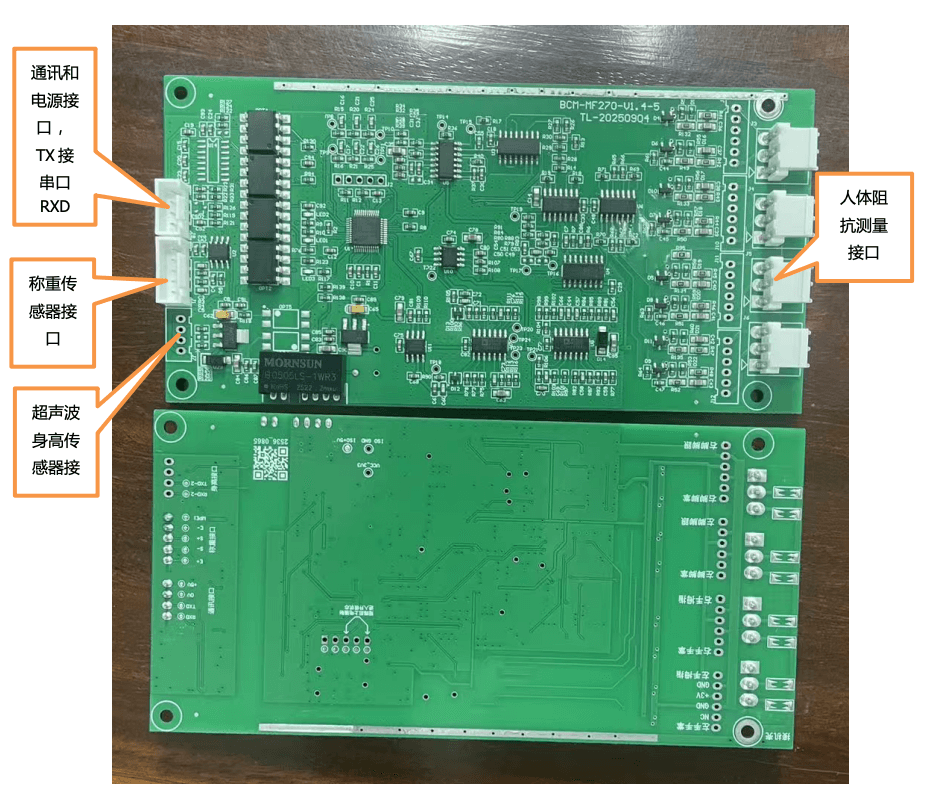

2. 接口说明

为适应不同型号，模块硬件主要分为以下两种接口配置：

配置一：适用于 2EDGK 端子模块（如 BCM-MF570）

1. P1：通讯接口 (XHB-4A 直立带扣)

2. P3：称重接口 (XHB-5A 直立带扣)

3. J9~J12：体成分接口 (2EDGK5.08-12P)

配置二：适用于 VH-3AW 端子模块（如 BCM-MF770 / MF270 等）

• 通讯接口 J8 (XHB-4A) 与 称重接口 J1 (XHB-5A) 的引脚定义分别等同于上述的 P1 与 P3。
• 体成分接口 J3~J6 (VH-3AW, 3.96mm)：
• J3 (左手): 1-电流(手掌)，2-电压(拇指)，3-电压屏蔽层/悬空
• J4 (右手): 1-电流(手掌)，2-电压(拇指)，3-电压屏蔽层/悬空
• J5 (左脚): 1-电流(脚掌)，2-电压(脚跟)，3-电压屏蔽层/悬空
• J6 (右脚): 1-电流(脚掌)，2-电压(脚跟)，3-电压屏蔽层/悬空

2.1 通讯接口参数

本模块为串口通讯，所有测量命令的输入和测量结果的输出都通过此串口进行。

• 默认波特率： 115200（部分型号详见模块对比表）
• 接线原则： 模块 TX 接上位机 RXD，模块 RX 接上位机 TXD。

2.2 称重压力传感器接口

• 驱动电压： 3.3V
• 最大驱动电流： 20mA
• AD 分辨率： 24 bit

💡 推荐应用参数（广泛用于电子计价秤、计重秤等）：

• 量程范围： 150、200、250、300 Kg
• 推荐台面尺寸： 400 × 400 mm

传感器技术指标明细参考：

2.3 阻抗测量接口

支持 8 电极 5 段式多频测量，输出各段阻抗值。

• 阻抗分辨率： 0.1 欧姆
• 阻抗测量误差：
• BCM-MF570-V17： 阻抗校准后使用老化工装测试：四肢 ≤±1%；躯干阻值(15~35Ω,不含15) ≤±5%；躯干阻值(10~15Ω) ≤±10%。
• BCM-MF250： 阻抗校准后使用老化工装测试：四肢 ≤±2%；躯干阻值 ≤±10%。

2.4 电源接口

• 输入电压： DC 5V ±10%
• 输入电流： 1A

2.5 出货固件版本

(待出厂前确认/更新)

3. 性能及技术参数

3.1 工作环境要求

一般家庭及办公环境，需避免周围存在强电磁干扰源（如含功率较大的电动机设备）。

3.2 测量原理

多频生物电阻抗法（BIA）。

3.3 测量输入参数

1. 性别： 男 / 女
2. 年龄： 8 ~ 80 岁
3. 身高： 80 ~ 230 cm
4. 体重： 20 ~ 200 Kg

3.4 测量输出指标

1. 多频节段阻抗： 8电极分段式测量，多频测量，可输出（左手、右手、躯干、左脚、右脚）各节段在各个测量频率下的阻抗值。
2. 体重： 测量范围 5~200 Kg，误差 ±0.1 Kg。

3.5 可靠性特性

(预留)

3.6 ESD特性

4. 模块应用

4.1 使用说明

本模块提供 3 线串口接口（RX, TX, GND），外部电路只需要提供 5V 电源和串口连接，即可完成所有的控制及结果读取。

流程一：客户使用的一般流程 (General process)

流程二：厂家出厂前一般执行流程

流程三：模块固件远程升级 (Remote upgrade)

| No. | 功能 | 发送示例 | 说明 |
| :-: | :— | :— | :— |
| 1 | 读取软硬件版本号 | A5 5A 03 03 31 37 | 判断固件是否合适此硬件 |
| 2 | 发送升级指令 | update\r\n | 启动模块升级指令 |
| 3 | 发送固件文件 | | 使用 Y-modem 协议发送固件 .bin 文件 |

4.2 故障诊断

(预留内容)

5. 通讯协议

所有数据通讯按照以下规则进行封装，指令均以 0xA5, 0x5A 开头。

发送的命令格式（主机 -> 模块）

返回的数据格式（模块 -> 主机）

常用快捷指令字典

A5 5A 0E 03 47 03 00 C8 00 C8 00 0F 00 A0 00 A0 3A  // 标定电阻
A5 5A 04 03 3f 52 98                                // 测电阻
A5 5A 05 03 30 25 80 DD                             // 修改波特率为 9600
A5 5A 05 03 30 2d 00 65                             // 修改波特率为 115200
A5 5A 05 03 30 4B 00 83                             // 修改波特率为 19200
A5 5A 03 03 3D 43                                   // 模块复位
A5 5A 03 03 3C 42                                   // 通讯应答测试
A5 5A 03 03 31 37                                   // 读取版本号
A5 5A 03 03 34 3A                                   // 去皮重
A5 5A 03 03 36 3C                                   // 称重量
A5 5A 03 03 45 4B                                   // 读取实时体重值一次

6. 外形尺寸

• 模块尺寸大小： 184.15 x 106.68 mm
• 安装螺丝孔距： 167.64 x 96.52 mm

7. 模块使用参考

8. 技术支持

如果您在开发集成中遇到任何问题，或需要定制功能，欢迎随时联系我们获取专业的技术顾问协助。

• 技术工程师： 李工
• 联系电话： 18344460909
• 技术支持 QQ： 156659906

(本文档归属 iBodyinfo 技术团队所有，内容若有变动恕不另行通知，请联系技术人员获取最新版本。)
